plan de conception de batterie au lithium de 3.7V 5000mAh pour le casque de police

May 14, 2022

Dernière affaire concernant plan de conception de batterie au lithium de 3.7V 5000mAh pour le casque de police



plan de conception de batterie au lithium de 3.7V 5000mAh pour le casque de police

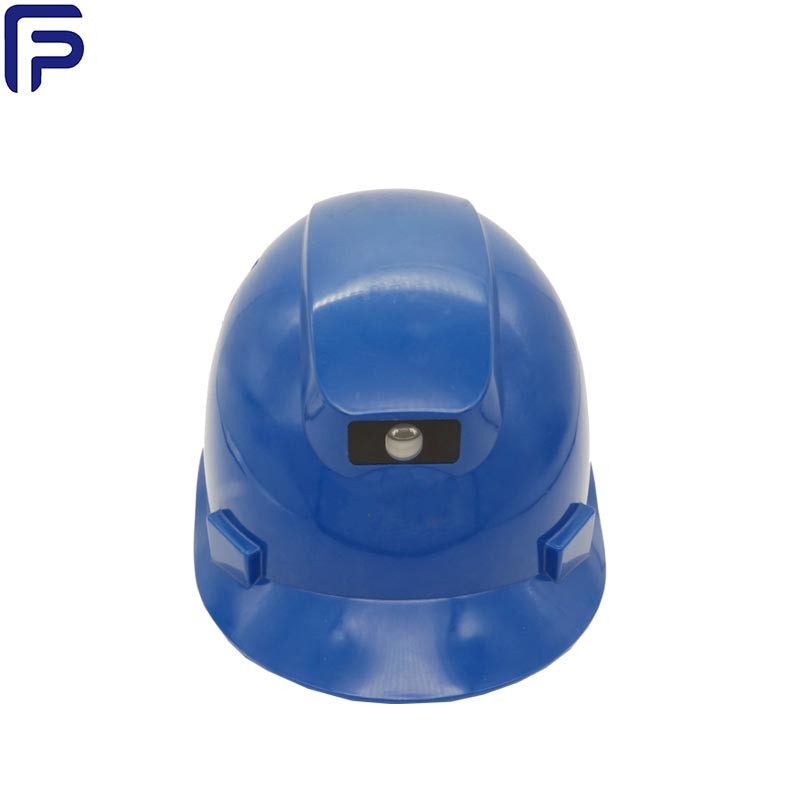

Le casque de police est un dispositif pour que les fonctionnaires enregistrent des accidents et des activités sur place de police. Il a de diverses fonctions telles que la mesure, la communication, la photographie, le positionnement, et l'enregistrement audio de distance, qui améliore considérablement l'efficacité de travail des sous-dirigeants. Le casque utilise une batterie lithium-ion de polymère avec un facteur de sécurité élevé, qui peut fournir l'alimentation d'énergie continue, stable, fiable et longue ultra au dispositif.



1. conditions de conception pour les batteries de secours pour l'équipement de casque de police

   Cette solution utilise une batterie de polymère avec le rapport de densité de haute énergie et le système de sûreté élevé. La coquille est faite de matériel ignifuge de catégorie d'ABS+PC UL-94V0, et l'assemblage imperméable ultrasonique est employé. La batterie a la catégorie IPX1 imperméable.



 1) Conditions de conception pour des modèles de batterie au lithium :  la vie du lithium-ion battery1S1P /3.7V/5AH/ 500Cycle de polymère



 2) Conditions de conception de la pièce de circuit :



     1、 au-dessus de la protection de charge : 4.300±0.050V



     、 2 au-dessus de la protection de décharge : 2.800±0.075V



     、 3 au-dessus de la protection actuelle : 4-8A



     résistance intérieure de 4、 : VC=4.2V, le RDS ≤80mΩ



     consommation actuelle de 5、 : ≤6uA





     La température de charge de 6、 : 0-45℃





     Le、 7 déchargent la température : - 20-60℃



plan 2.Design de batterie de secours pour l'équipement de casque de police

1) PCM



Si un circuit de protection est conçu pour un paquet de grande capacité rechargeable de batterie, en raison des caractéristiques chimiques de la batterie au lithium elle-même, il est nécessaire de fournir des fonctions de protection telles que la surcharge, l'overdischarge, le court-circuit, la surintensité et la température excessive pour éviter des dangers tels que la combustion et l'explosion.



2)Protection IC



Le double plan de conception de fonction de protection d'IC est choisi pour surveiller les cellules de batterie en ligne avec des fonctions telles que la surcharge, l'overdischarge, la surintensité, et le court-circuit. Faites le travail de cellules dans une gamme sûre, stable et efficace.



3)Transistor MOSFET

De doubles transistors MOSFET sont choisis pour jouer un rôle de changement dans le circuit de protection, rendant le circuit plus sûr.



4)Ptc

Principalement conçu pour la fonction secondaire de protection. Le fusible thermique réglable de ptc a de doubles fonctions de la protection de surintensité et de la récupération automatique. Le ptc dans le produit de batterie peut empêcher l'exercice à hautes températures la batterie et l'occurrence d'à forte intensité peu sûr.



5)Cellule : Batterie d'ion de lithium du polymère 955565P



6)Emballage de paquet de batterie : emballage sonique de coquille en plastique.



7)Schéma de conception



       dernière affaire concernant plan de conception de batterie au lithium de 3.7V 5000mAh pour le casque de police  0



     8)Carte de réalisation de produit



     dernière affaire concernant plan de conception de batterie au lithium de 3.7V 5000mAh pour le casque de police  1
